Uzwojenie YWE 24 VDC Izolacja Bezszczotkowy silnik klasy E.

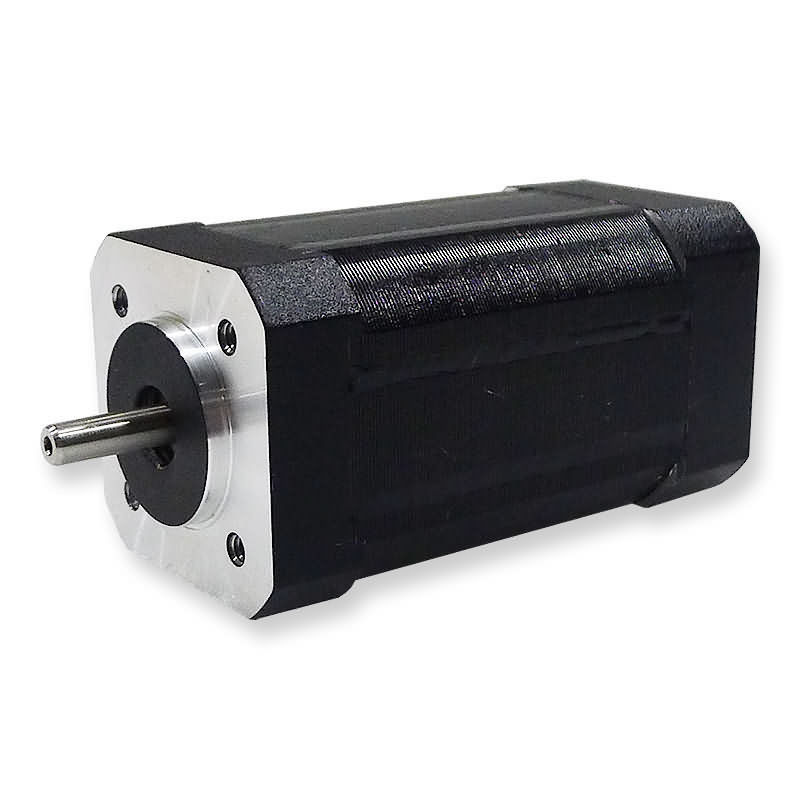

Duży Obraz : Uzwojenie YWE 24 VDC Izolacja Bezszczotkowy silnik klasy E.

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	OEM
Orzecznictwo:	CE/ISO/ROHS

Zapłata:

Minimalne zamówienie:	Do negocjacji
Cena:	negotiable
Szczegóły pakowania:	z kartonem eksportowym
Czas dostawy:	15-25 dni
Zasady płatności:	L / C, T / T, Western Union, Paypal
Możliwość Supply:	25000 sztuk / miesiąc

Kontakt

Szczegółowy opis produktu

Kąt efektu Halla:	120 Deg. 120 stopni Electrical angle Kąt elektryczny	Radialna gra:	0,025 mm / 400 g
Koniec zabaw:	0,025 mm / 400 g	Max. Max. radial force siła promieniowa:	15 N @ 10 mm od kołnierza
Max. Max. axial force siła osiowa:	10 N.	Klasa izolacji:	b
Wytrzymałość dielektryczna:	500 V DC przez jedną minutę	Rezystancja izolacji:	100MΩ min., 500VDC
Podkreślić:	Bezszczotkowy silnik YWE E , bezszczotkowy silnik elektryczny prądu stałego 24 VDC , 3-fazowy bezszczotkowy silnik prądu stałego YWE

Uzwojenie YWE 24 VDC Izolacja Klasa B Bezszczotkowy silnik E.

Ogólna specyfikacja

Rodzaj uzwojenia	YWE
Kąt efektu Halla	120 stopni.Kąt elektryczny
Gra promieniowa	0,025 mm / 400 g
Koniec zabaw	0,025 mm / 400 g
Maks.siła promieniowa	15N @ 10 mm od kołnierza
Maks.siła osiowa	10N
Klasa izolacji	b
Wytrzymałość dielektryczna	500VDC przez jedną minutę
Rezystancja izolacji	100MΩ min., 500VDC

Dane o wydajności

Model	Jednostki	42ZW3S41A20	42ZW3S41A40	42ZW3S41A80	42ZW3S61A20
Liczba słupów		8
Liczba faz		3
Napięcie znamionowe	VDC	24
Prędkość znamionowa	RPM	2000	4000	8000	2000
Ciągły moment utyku	Nm	0,072	0,072	0,072	0,144
Znamionowy moment obrotowy	Nm	0,063	0,063	0,063	0,125
Moc znamionowa	W	13	26	52	26
Szczytowy moment obrotowy	Nm	0.19	0.19	0.19	0,375
Prąd szczytowy	ZA	2.7	5.4	10.8	5.3
Stały moment obrotowy	Nm / A	0,074	0,035	0,02	0,074
Powrót EMF	V / KRPM	7.82	3.66	2.1	7.82
Bezwładność wirnika	gc㎡	24	24	24	48
Wzrost	mm	41	41	41	61
Zakres napięcia	VDC	12 ～ 48
Zakres prędkości	RPM	2000 ～ 8000
Waga	Kg	0.3	0.3	0.3	0,45

Model	Jednostki	42ZW3S61A40	42ZW3S61A80	42ZW3S81A20	42ZW3S81A40
Liczba słupów		8
Liczba faz		3
Napięcie znamionowe	VDC	24
Prędkość znamionowa	RPM	4000	8000	2000	4000
Ciągły moment utyku	Nm	0,144	0,144	0,225	0,225
Znamionowy moment obrotowy	Nm	0,125	0,125	0.19	0.19
Moc znamionowa	W	52	104	39.5	79
Szczytowy moment obrotowy	Nm	0,375	0,375	0.57	0.57
Prąd szczytowy	ZA	10.6	21.2	7.25	14.5
Stały moment obrotowy	Nm / A	0,035	0,02	0,074	0,035
Powrót EMF	V / KRPM	3.66	2.1	7.82	3.66
Bezwładność wirnika	gc㎡	48	48	72	72
Wzrost	mm	61	61	81	81
Zakres napięcia	VDC	12 ～ 48
Zakres prędkości	RPM	2000 ～ 8000
Waga	Kg	0,45	0,45	0.6	0.6

Model	Jednostki	42ZW3S81A80	42ZW3S101A20	42ZW3S101A40	42ZW3S101A60
Liczba słupów		8
Liczba faz		3
Napięcie znamionowe	VDC	24
Prędkość znamionowa	RPM	8000	2000	4000	6000
Ciągły moment utyku	Nm	0,225	0.3	0.3	0.3
Znamionowy moment obrotowy	Nm	0.19	0,25	0,25	0,25
Moc znamionowa	W	158	52.5	105	157,5
Szczytowy moment obrotowy	Nm	0.57	0,75	0,75	0,75
Prąd szczytowy	ZA	29	10	20	30
Stały moment obrotowy	Nm / A	0,02	0,074	0,035	0,028
Powrót EMF	V / KRPM	2.1	7.82	3.66	3
Bezwładność wirnika	gc㎡	72	96	96	96
Wzrost	mm	81	101	101	101
Zakres napięcia	VDC	12 ～ 48
Zakres prędkości	RPM	2000 ～ 8000
Waga	Kg	0.6	0.8	0.8	0.8
