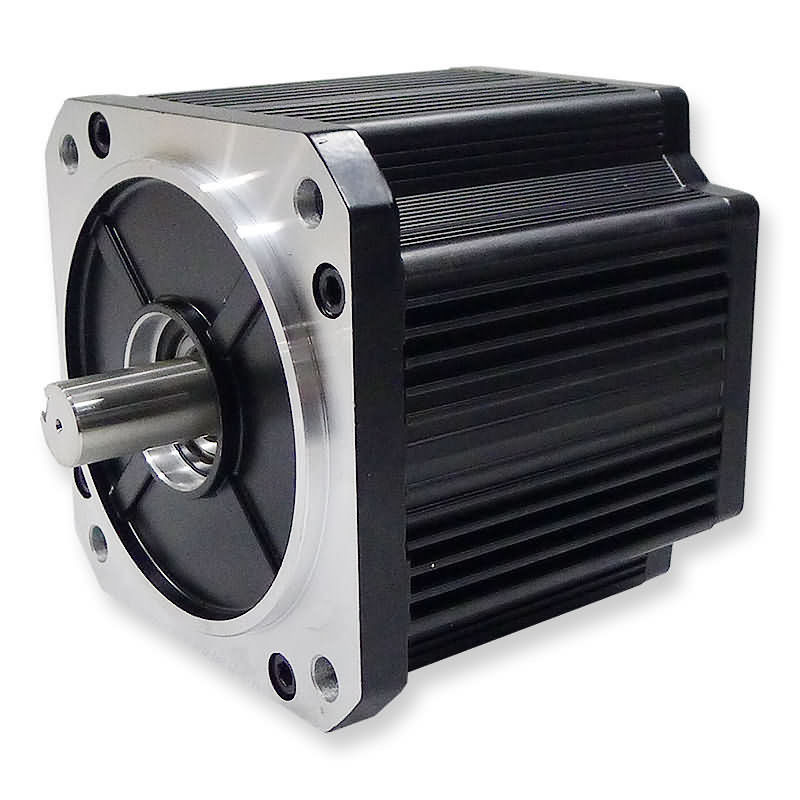

1308 W 109A Kwadratowy bezszczotkowy silnik E 130 mm
Ogólna specyfikacja
| Rodzaj uzwojenia |
YWE |
| Kąt efektu Halla |
120 stopni.Kąt elektryczny |
| Gra promieniowa |
0,02 mm / 460 g |
| Koniec zabaw |
0,08 mm / 450 g |
| Maks.siła promieniowa |
220 N @ 20 mm od kołnierza |
| Maks.siła osiowa |
60N |
| Klasa izolacji |
b |
| Wytrzymałość dielektryczna |
500VDC przez jedną minutę |
| Rezystancja izolacji |
100MΩ min., 500VDC |
Dane o wydajności
| Liczba słupów |
|
4 |
| Liczba faz |
|
3 |
| Napięcie znamionowe |
VDC |
48 |
| Prędkość znamionowa |
RPM |
5000 |
| Ciągły moment utyku |
Nm |
2.8 |
| Znamionowy moment obrotowy |
Nm |
2.5 |
| Moc znamionowa |
W |
1308 |
| Szczytowy moment obrotowy |
Nm |
7.5 |
| Prąd szczytowy |
ZA |
109 |
| Stały moment obrotowy |
Nm / A |
0,07 |
| Powrót EMF |
V / KRPM |
6.2 |
| Bezwładność wirnika |
gc㎡ |
2.4 |
| Wzrost |
mm |
120 |
| Zakres napięcia |
VDC |
36 ～ 310 |
| Zakres prędkości |
RPM |
1000 ～ 5000 |
| Waga |
Kg |
5 |
Opis
Bezszczotkowe silniki prądu stałego są szeroko stosowane w tak różnorodnych zastosowaniach, jak sprzęt biurowy, pompy, maszyny tekstylne i wiele innych.
Podanie:
- projekt słoneczny
- samochód
- Komunikacja
- drukarka atramentowa
- pompa
- dmuchawa medyczna
- bezpieczeństwo
Wymiary w mm
Opcje dostosowywania
Niestandardowy wał i szczegóły montażu:
Wszystkie silniki mogą być na życzenie dostarczone z wałami jedno lub dwustronnymi, wałkami krótszymi i dłuższymi, a także wieloma innymi modyfikacjami.Można również wziąć pod uwagę niestandardowe kołnierze i inne szczegóły montażowe.
Enkodery:
Wszystkie silniki mogą być dostarczone na żądanie z różnymi opcjami enkoderów i rozdzielczościami.
Hamulce:
Wszystkie silniki mogą być wyposażone w elektromagnetyczny hamulec postojowy, ze zwalnianiem ręcznym lub bez.
Wiązka przewodów:
Wszystkie silniki mogą być na życzenie dostarczone z niestandardową wiązką przewodów i / lub specjalnymi przewodami ze złączami lub bez
