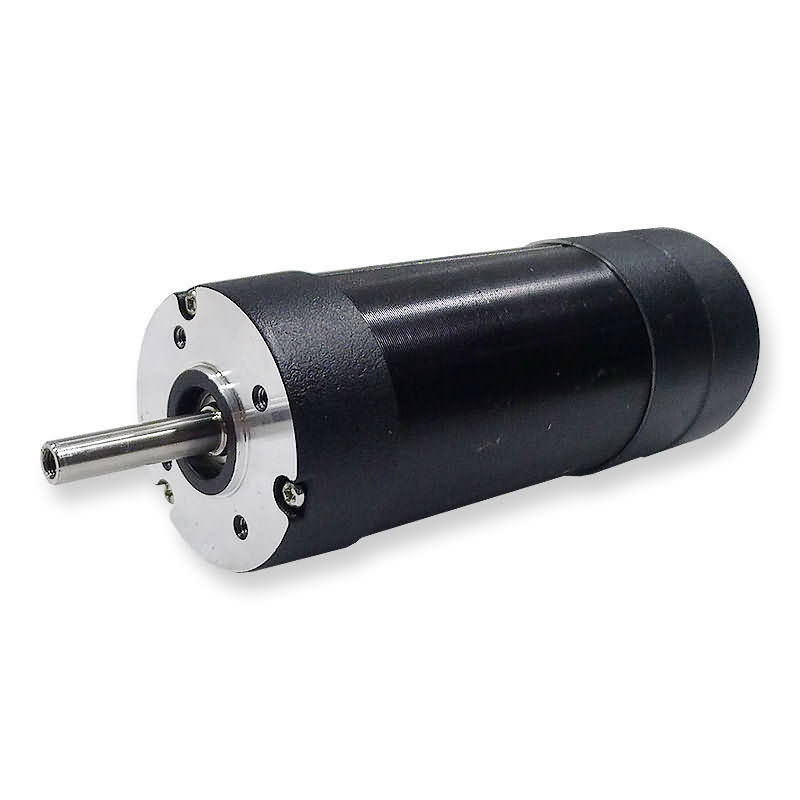

Radial Play 0.025mm / 460g Delta Winding Brushless E Motor
-
-
Duży Obraz :
Radial Play 0.025mm / 460g Delta Winding Brushless E Motor
|
Szczegóły Produktu:
| Miejsce pochodzenia: |
Chiny |
| Nazwa handlowa: |
OEM |
| Orzecznictwo: |
CE/ISO/ROHS |
Zapłata:
| Minimalne zamówienie: |
Do negocjacji |
| Cena: |
negotiable |
| Szczegóły pakowania: |
z kartonem eksportowym |
| Czas dostawy: |
15-25 dni |
| Zasady płatności: |
L / C, T / T, Western Union, Paypal |
| Możliwość Supply: |
25000 sztuk / miesiąc |
|
Szczegółowy opis produktu
| Rodzaj uzwojenia: |
DELTA |
Max. Max. axial force siła osiowa: |
15 N. |
| Liczba słupów: |
8 |
Liczba faz: |
3) |
| zakres prędkości: |
2000 ～ 8000 obr./min |
Zakres napięcia: |
12 ～ 48 V. |
| Podkreślić: |
Bezszczotkowy silnik elektryczny Delta Winding, 8-biegunowy bezszczotkowy silnik elektryczny prądu stałego, 3-fazowy bezszczotkowy silnik prądu stałego Delta |
Radial Play 0,025 mm / 460 g Bezszczotkowy silnik typu Delta Winding
Ogólna specyfikacja
|
Rodzaj uzwojenia
|
Delta
|
|
Kąt efektu Halla
|
120 stopni.Kąt elektryczny
|
|
Gra promieniowa
|
0,025 mm / 460 g
|
|
Koniec zabaw
|
0,025 mm / 4000 g
|
|
Maks.siła promieniowa
|
75N @ 20 mm od kołnierza
|
|
Maks.siła osiowa
|
15N
|
|
Klasa izolacji
|
b
|
|
Wytrzymałość dielektryczna
|
500VDC przez jedną minutę
|
|
Rezystancja izolacji
|
100MΩ min., 500VDC
|
Dane o wydajności
| Model |
Jednostki |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Liczba słupów |
|
8 |
|
|
|
| Liczba faz |
|
3 |
|
|
|
| Napięcie znamionowe |
VDC |
24 |
|
|
|
| Prędkość znamionowa |
RPM |
2000 |
4000 |
8000 |
2000 |
| Ciągły moment utyku |
Nm |
0,072 |
0,072 |
0,072 |
0,144 |
| Znamionowy moment obrotowy |
Nm |
0,063 |
0,063 |
0,063 |
0,125 |
| Moc znamionowa |
W |
13 |
26 |
52 |
26 |
| Szczytowy moment obrotowy |
Nm |
0.19 |
0.19 |
0.19 |
0,375 |
| Prąd szczytowy |
ZA |
2.7 |
5.4 |
10.8 |
5.3 |
| Stały moment obrotowy |
Nm / A |
0,074 |
0,035 |
0,02 |
0,074 |
| Powrót EMF |
V / KRPM |
7.82 |
3.66 |
2.1 |
7.82 |
| Bezwładność wirnika |
gc㎡ |
24 |
24 |
24 |
48 |
| Wzrost |
mm |
41 |
41 |
41 |
61 |
| Zakres napięcia |
VDC |
12 ～ 48 |
|
|
|
| Zakres prędkości |
RPM |
2000 ～ 8000 |
|
|
|
| Waga |
Kg |
0.3 |
0.3 |
0.3 |
0,45 |
| Model |
Jednostki |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Liczba słupów |
|
8 |
|
|
|
| Liczba faz |
|
3 |
|
|
|
| Napięcie znamionowe |
VDC |
24 |
|
|
|
| Prędkość znamionowa |
RPM |
4000 |
8000 |
2000 |
4000 |
| Ciągły moment utyku |
Nm |
0,144 |
0,144 |
0,225 |
0,225 |
| Znamionowy moment obrotowy |
Nm |
0,125 |
0,125 |
0.19 |
0.19 |
| Moc znamionowa |
W |
52 |
104 |
39.5 |
79 |
| Szczytowy moment obrotowy |
Nm |
0,375 |
0,375 |
0.57 |
0.57 |
| Prąd szczytowy |
ZA |
10.6 |
21.2 |
7.25 |
14.5 |
| Stały moment obrotowy |
Nm / A |
0,035 |
0,02 |
0,074 |
0,035 |
| Powrót EMF |
V / KRPM |
3.66 |
2.1 |
7.82 |
3.66 |
| Bezwładność wirnika |
gc㎡ |
48 |
48 |
72 |
72 |
| Wzrost |
mm |
61 |
61 |
81 |
81 |
| Zakres napięcia |
VDC |
12 ～ 48 |
|
|
|
| Zakres prędkości |
RPM |
2000 ～ 8000 |
|
|
|
| Waga |
Kg |
0,45 |
0,45 |
0.6 |
0.6 |
| Model |
Jednostki |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Liczba słupów |
|
8 |
|
|
|
| Liczba faz |
|
3 |
|
|
|
| Napięcie znamionowe |
VDC |
24 |
|
|
|
| Prędkość znamionowa |
RPM |
8000 |
2000 |
4000 |
6000 |
| Ciągły moment utyku |
Nm |
0,225 |
0.3 |
0.3 |
0.3 |
| Znamionowy moment obrotowy |
Nm |
0.19 |
0,25 |
0,25 |
0,25 |
| Moc znamionowa |
W |
158 |
52.5 |
105 |
157,5 |
| Szczytowy moment obrotowy |
Nm |
0.57 |
0,75 |
0,75 |
0,75 |
| Prąd szczytowy |
ZA |
29 |
10 |
20 |
30 |
| Stały moment obrotowy |
Nm / A |
0,02 |
0,074 |
0,035 |
0,028 |
| Powrót EMF |
V / KRPM |
2.1 |
7.82 |
3.66 |
3 |
| Bezwładność wirnika |
gc㎡ |
72 |
96 |
96 |
96 |
| Wzrost |
mm |
81 |
101 |
101 |
101 |
| Zakres napięcia |
VDC |
12 ～ 48 |
|
|
|
| Zakres prędkości |
RPM |
2000 ～ 8000 |
|
|
|
| Waga |
Kg |
0.6 |
0.8 |
0.8 |
0.8 |
Opcje dostosowywania
Niestandardowy wał i szczegóły montażu:
Wszystkie silniki mogą być na życzenie dostarczone z wałami jedno- lub dwustronnymi, krótszymi i dłuższymi, a także wieloma innymi modyfikacjami. Można również rozważyć niestandardowe kołnierze i inne szczegóły montażowe.
Enkodery:
Wszystkie silniki mogą być dostarczone na żądanie z różnymi opcjami enkoderów i rozdzielczościami.
Hamulce:
Wszystkie silniki mogą być wyposażone w elektromagnetyczny hamulec postojowy, ze zwalnianiem ręcznym lub bez.
Wiązka przewodów:
Wszystkie silniki mogą być na życzenie dostarczone z niestandardową wiązką przewodów i / lub specjalnymi przewodami ze złączami lub bez
