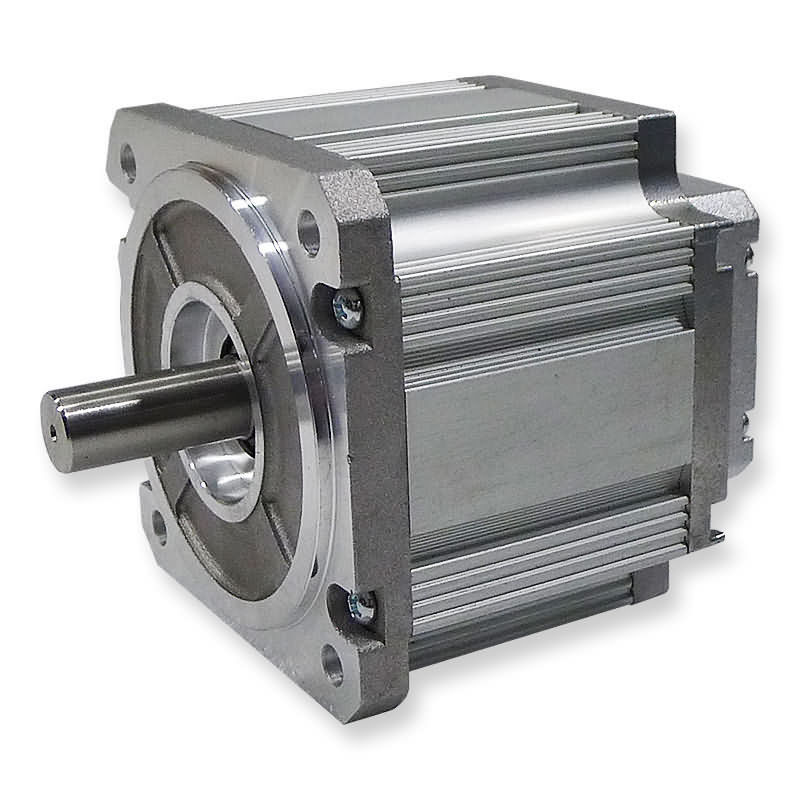

48VDC 3000 RPM Max Radial Force 220N Bezszczotkowy silnik E.
Ogólna specyfikacja
| Rodzaj uzwojenia |
YWE |
| Kąt efektu Halla |
120 stopni.Kąt elektryczny |
| Gra promieniowa |
0,02 mm / 460 g |
| Koniec zabaw |
0,08 mm / 450 g |
| Maks.siła promieniowa |
220 N @ 20 mm od kołnierza |
| Maks.siła osiowa |
60N |
| Klasa izolacji |
b |
| Wytrzymałość dielektryczna |
500VDC przez jedną minutę |
| Rezystancja izolacji |
100MΩ min., 500VDC |
Dane o wydajności
| Model |
Jednostki |
90ZW3S
681230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| Liczba słupów |
|
8 |
| Liczba faz |
|
3 |
| Napięcie znamionowe |
VDC |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| Prędkość znamionowa |
RPM |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| Ciągły moment utyku |
Nm |
0.6 |
0.8 |
1 |
1 |
1.9 |
1.9 |
3 |
3 |
| Znamionowy moment obrotowy |
Nm |
0.5 |
0,7 |
0.85 |
0.85 |
1.7 |
1.7 |
2.5 |
2.5 |
| Moc znamionowa |
W |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| Szczytowy moment obrotowy |
Nm |
1.5 |
2.1 |
2.55 |
2.55 |
5.1 |
5.1 |
7.5 |
7.5 |
| Prąd szczytowy |
ZA |
50.4 |
70.5 |
7.9 |
21.4 |
16.9 |
42.8 |
4 |
9.7 |
| Stały moment obrotowy |
Nm / A |
0,03 |
0,03 |
0.324 |
0.119 |
0,302 |
0.119 |
1.89 |
0,77 |
| Powrót EMF |
V / KRPM |
3.15 |
3.15 |
34.3 |
12.6 |
32 |
12.6 |
200 |
81.5 |
| Bezwładność wirnika |
Kg.c㎡ |
0.6 |
0.8 |
1.2 |
1.2 |
1.8 |
1.8 |
2.65 |
2.65 |
| Wzrost |
mm |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| Zakres napięcia |
VDC |
12 ~ 90 |
12 ~ 170 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
24 ～ 310 |
| Zakres prędkości |
RPM |
1000 ～ 3000 |
| Waga |
Kg |
1.4 |
1.7 |
2.1 |
2.1 |
2.6 |
2.6 |
4.1 |
4.1 |
Opis
Bezszczotkowe silniki prądu stałego są szeroko stosowane w tak różnorodnych zastosowaniach, jak sprzęt biurowy, pompy, maszyny tekstylne i wiele innych.
Podanie:
- projekt słoneczny
- samochód
- Komunikacja
- drukarka atramentowa
- pompa
- dmuchawa medyczna
- bezpieczeństwo
Opcje dostosowywania
Niestandardowy wał i szczegóły montażu:
Wszystkie silniki mogą być na życzenie dostarczone z wałami jedno lub dwustronnymi, wałkami krótszymi i dłuższymi, a także wieloma innymi modyfikacjami.Można również wziąć pod uwagę niestandardowe kołnierze i inne szczegóły montażowe.
Enkodery:
Wszystkie silniki mogą być dostarczone na żądanie z różnymi opcjami enkoderów i rozdzielczościami.
Hamulce:
Wszystkie silniki mogą być wyposażone w elektromagnetyczny hamulec postojowy, ze zwalnianiem ręcznym lub bez.
Wiązka przewodów:
Wszystkie silniki mogą być na życzenie dostarczone z niestandardową wiązką przewodów i / lub specjalnymi przewodami ze złączami lub bez
