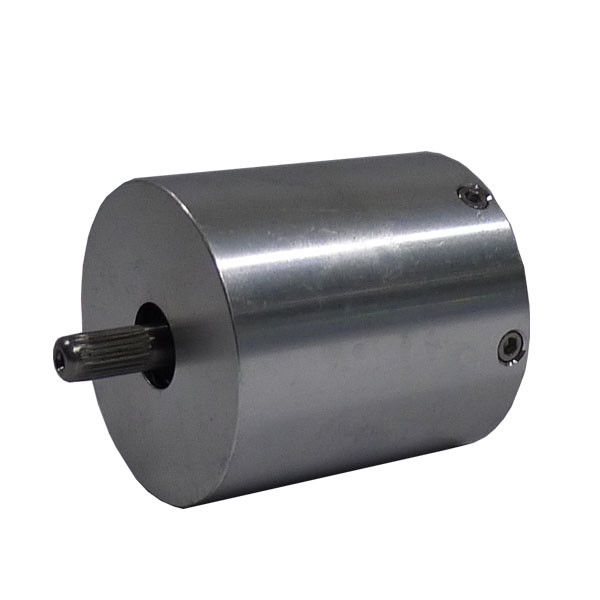

Długość 36 mm 11,8 m.m. 0,1 kg Bezszczotkowy silnik elektryczny prądu stałego
-
-
Duży Obraz :
Długość 36 mm 11,8 m.m. 0,1 kg Bezszczotkowy silnik elektryczny prądu stałego
|
Szczegóły Produktu:
| Miejsce pochodzenia: |
Chiny |
| Nazwa handlowa: |
OEM |
| Orzecznictwo: |
CE/ISO/ROHS |
Zapłata:
| Minimalne zamówienie: |
Do negocjacji |
| Cena: |
negotiable |
| Szczegóły pakowania: |
z kartonem eksportowym |
| Czas dostawy: |
15-25 dni |
| Zasady płatności: |
L / C, T / T, Western Union, Paypal |
| Możliwość Supply: |
25000 sztuk / miesiąc |
|
Szczegółowy opis produktu
| Rodzaj uzwojenia: |
YWE |
Kąt efektu Halla: |
120 Deg. 120 stopni Electrical angle Kąt elektryczny |
| Radialna gra: |
0,02 mm przy 450 g |
Koniec zabaw: |
0,08 mm przy 450 g |
| Max. Max. radial force siła promieniowa: |
15 N @ 10 mm od kołnierza |
Max. Max. axial force siła osiowa: |
10 N. |
| Klasa izolacji: |
b |
Rezystancja izolacji: |
100MΩ min., 500VDC |
| Podkreślić: |
Bezszczotkowy silnik elektryczny 22000RPM, bezszczotkowy silnik E 10N, bezszczotkowy silnik prądu stałego 3-fazowy 36 mm |
Długość 36 mm 11.8mN.m 0,1 kg bezszczotkowy silnik elektryczny prądu stałego
Ogólna specyfikacja
|
Rodzaj uzwojenia
|
YWE
|
|
Kąt efektu Halla
|
120 stopni.Kąt elektryczny
|
|
Gra promieniowa
|
0,02 mm przy 450 g
|
|
Koniec zabaw
|
0,08 mm przy 450 g
|
|
Maks.siła promieniowa
|
15N @ 10 mm od kołnierza
|
|
Maks.siła osiowa
|
10N
|
|
Klasa izolacji
|
b
|
|
Wytrzymałość dielektryczna
|
500VDC przez jedną minutę
|
|
Rezystancja izolacji
|
100MΩ min., 500VDC
|
Dane o wydajności
|
Model
|
Jednostki
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
Liczba słupów
|
|
4
|
|
Liczba faz
|
|
3
|
|
Napięcie znamionowe
|
VDC
|
24
|
24
|
12
|
|
Prędkość znamionowa
|
RPM
|
15000
|
20000
|
20000
|
|
Ciągły moment utyku
|
mN.m
|
14.16
|
14.16
|
14.16
|
|
Znamionowy moment obrotowy
|
mN.m
|
11.8
|
11.8
|
11.8
|
|
Moc znamionowa
|
W
|
18.5
|
25
|
25
|
|
Szczytowy moment obrotowy
|
Nm
|
35.4
|
35.4
|
35.4
|
|
Prąd szczytowy
|
ZA
|
3
|
4.05
|
8.1
|
|
Stały moment obrotowy
|
Nm / A
|
11,8 x 10-3
|
9 × 10-3
|
4,5 x 10-3
|
|
Powrót EMF
|
V / KRPM
|
1.5
|
1.09
|
0.54
|
|
Bezwładność wirnika
|
gc㎡
|
2.33
|
2.33
|
2.33
|
|
Wzrost
|
mm
|
36
|
|
Zakres napięcia
|
VDC
|
12 ~ 24
|
|
Zakres prędkości
|
RPM
|
4000 ~ 22000
|
|
Waga
|
Kg
|
0,1
|
0,1
|
0,1
|
Opis
Bezszczotkowe silniki prądu stałego są szeroko stosowane w tak różnorodnych zastosowaniach, jak sprzęt biurowy, pompy, maszyny tekstylne i wiele innych.
Opcje dostosowywania
Niestandardowe szczegóły wału i montażu:
Wszystkie silniki mogą być na życzenie dostarczone z wałami jedno- lub dwustronnymi, krótszymi i dłuższymi, a także wieloma innymi modyfikacjami. Można również rozważyć niestandardowe kołnierze i inne szczegóły montażowe.
Enkodery:
Wszystkie silniki mogą być dostarczone na żądanie z różnymi opcjami enkoderów i rozdzielczościami.
Hamulce:
Wszystkie silniki mogą być wyposażone w elektromagnetyczny hamulec postojowy, ze zwalnianiem ręcznym lub bez.
Wiązka przewodów:
Wszystkie silniki mogą być na życzenie dostarczone z niestandardową wiązką przewodów i / lub specjalnymi przewodami ze złączami lub bez
