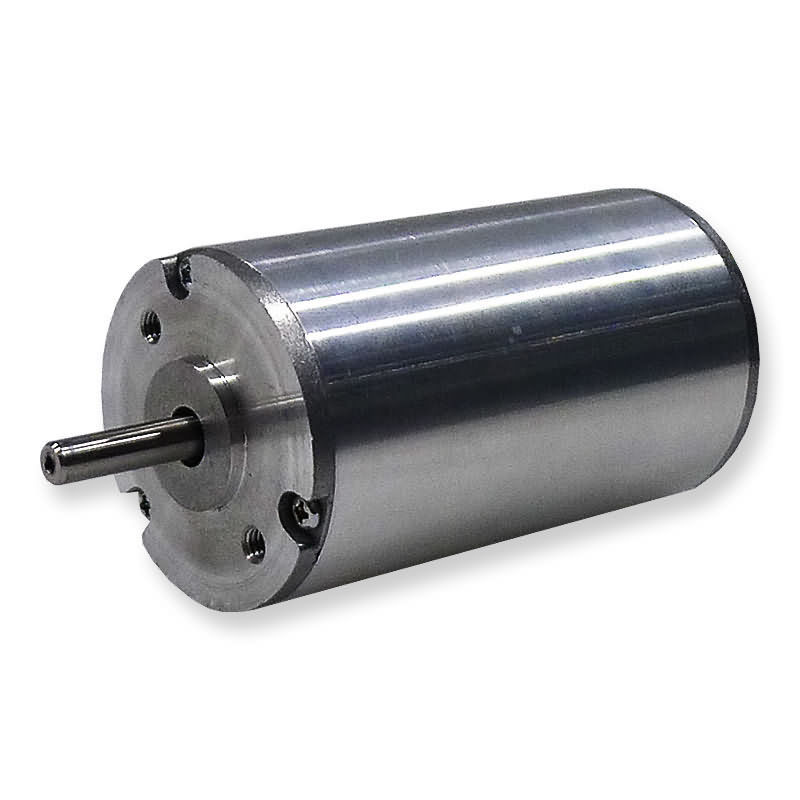

4 bieguny, 3 fazy, maksymalna prędkość 15000 obr./min, bezszczotkowy silnik E.
Ogólna specyfikacja
|
Rodzaj uzwojenia
|
YWE
|
|
Kąt efektu Halla
|
120 stopni.Kąt elektryczny
|
|
Gra promieniowa
|
0,02 mm / 460 g
|
|
Koniec zabaw
|
0,02 mm / 400 g
|
|
Maks.siła promieniowa
|
15N @ 10 mm od kołnierza
|
|
Maks.siła osiowa
|
10N
|
|
Klasa izolacji
|
b
|
|
Wytrzymałość dielektryczna
|
500VDC przez jedną minutę
|
|
Rezystancja izolacji
|
100MΩ min., 500VDC
|
Dane o wydajności
|
Model
|
Jednostki
|
42ZW3Y
45A20
|
42ZW3Y
45A40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75A20
|
42ZW3Y
75A40
|
42ZW3Y
75A60
|
|
Liczba słupów
|
|
4
|
|
Liczba faz
|
|
3
|
|
Napięcie znamionowe
|
VDC
|
24
|
|
Prędkość znamionowa
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
Ciągły moment utyku
|
Nm
|
0,048
|
0,048
|
0,048
|
0,096
|
0,096
|
0,096
|
0,192
|
0,192
|
0,192
|
|
Znamionowy moment obrotowy
|
Nm
|
0,04
|
0,04
|
0,04
|
0,08
|
0,08
|
0,08
|
0.16
|
0.16
|
0.16
|
|
Moc znamionowa
|
W
|
8.4
|
16.75
|
25
|
21
|
42
|
63
|
33.5
|
67
|
100
|
|
Szczytowy moment obrotowy
|
Nm
|
0.12
|
0.12
|
0.12
|
0,25
|
0,25
|
0,25
|
0,45
|
0,45
|
0,45
|
|
Prąd szczytowy
|
ZA
|
1.34
|
2.68
|
4
|
3.7
|
7
|
10.5
|
5.6
|
11.2
|
16.8
|
|
Stały moment obrotowy
|
Nm / A
|
0,075
|
0,04
|
0,028
|
0,075
|
0,043
|
0,029
|
0,075
|
0,043
|
0,029
|
|
Powrót EMF
|
V / KRPM
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
|
Bezwładność wirnika
|
gc㎡
|
14.6
|
14.6
|
14.6
|
20.3
|
20.3
|
20.3
|
38
|
38
|
38
|
|
Wzrost
|
mm
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
Zakres napięcia
|
VDC
|
24 ~ 48
|
|
Zakres prędkości
|
RPM
|
2000 ～ 15000
|
|
Waga
|
Kg
|
0.37
|
0.37
|
0.37
|
0.46
|
0.46
|
0.46
|
0.63
|
0.63
|
0.63
|
Opis
Bezszczotkowe silniki prądu stałego 3X MOTION są szeroko stosowane w tak różnorodnych zastosowaniach, jak sprzęt biurowy, pompy, maszyny tekstylne i wiele innych.
Opcje dostosowywania
Niestandardowy wał i szczegóły montażu:
Wszystkie silniki mogą być na życzenie dostarczone z wałami jedno lub dwustronnymi, wałkami krótszymi i dłuższymi, a także wieloma innymi modyfikacjami.Można również wziąć pod uwagę niestandardowe kołnierze i inne szczegóły montażowe.
Enkodery:
Wszystkie silniki mogą być dostarczone na żądanie z różnymi opcjami enkoderów i rozdzielczościami.
Hamulce:
Wszystkie silniki mogą być wyposażone w elektromagnetyczny hamulec postojowy, ze zwalnianiem ręcznym lub bez.
Wiązka przewodów:
Wszystkie silniki mogą być na życzenie dostarczone z niestandardową wiązką przewodów i / lub specjalnymi przewodami ze złączami lub bez
Podanie:
projekt słoneczny
samochód
Komunikacja
drukarka atramentowa
pompa
dmuchawa medyczna
bezpieczeństwo
Wymiary w mm
